LX1700
简介

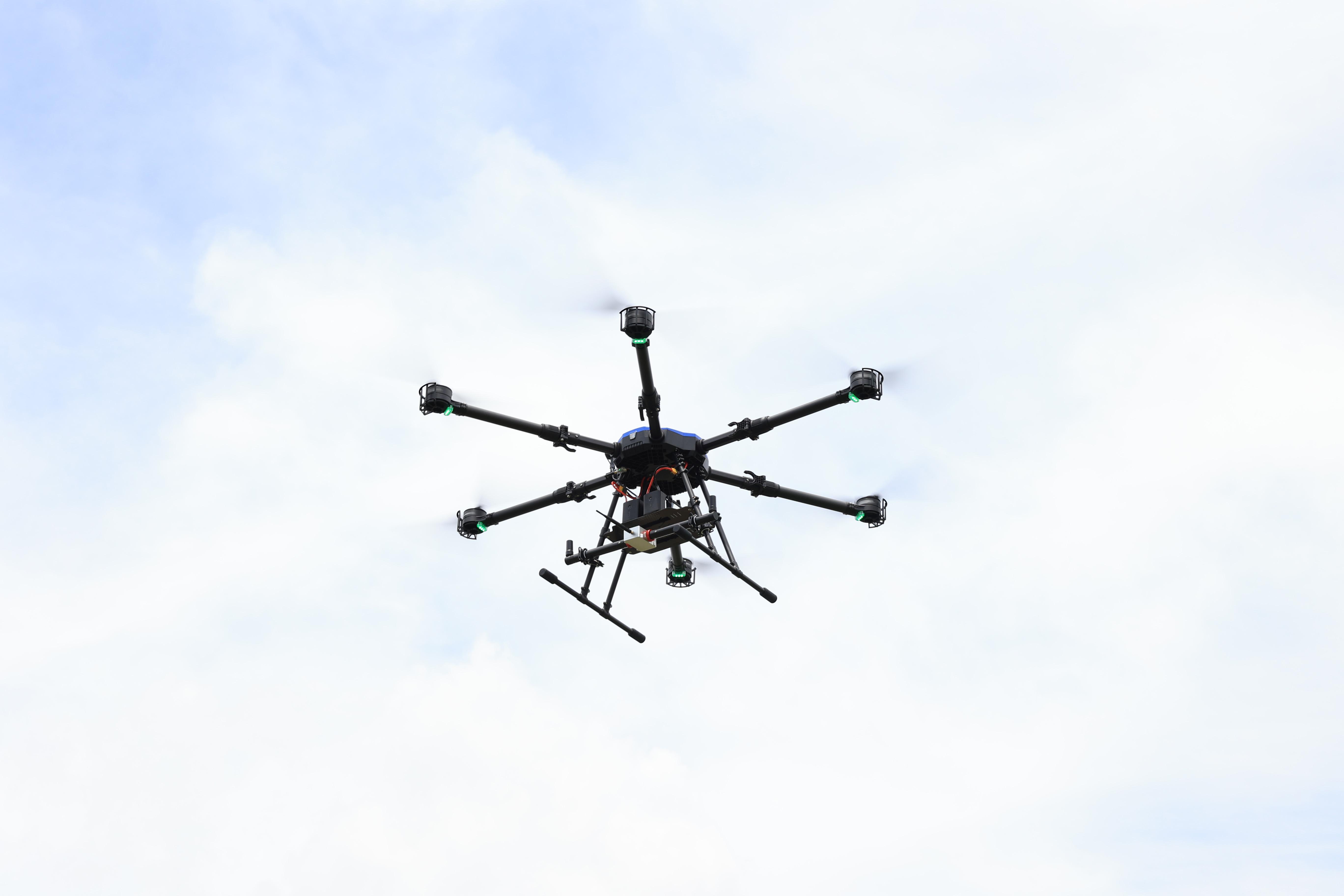

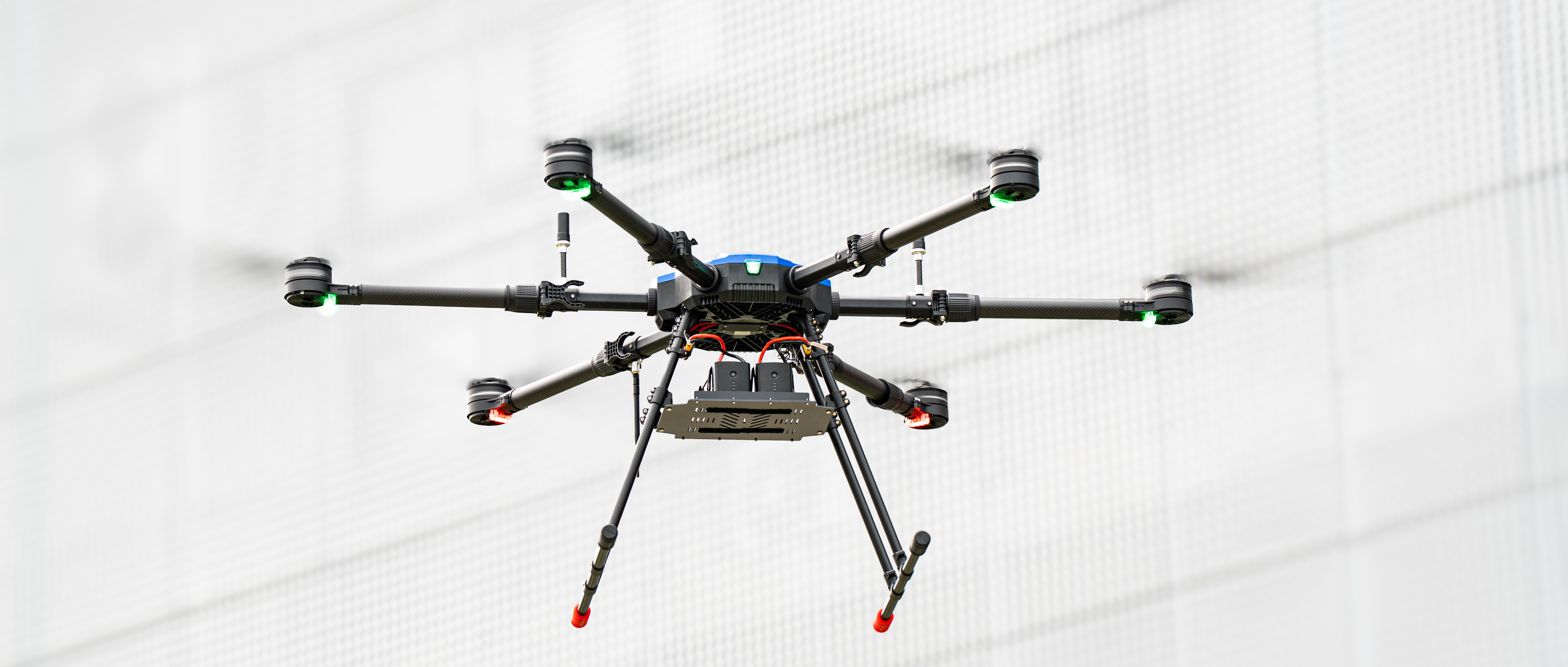

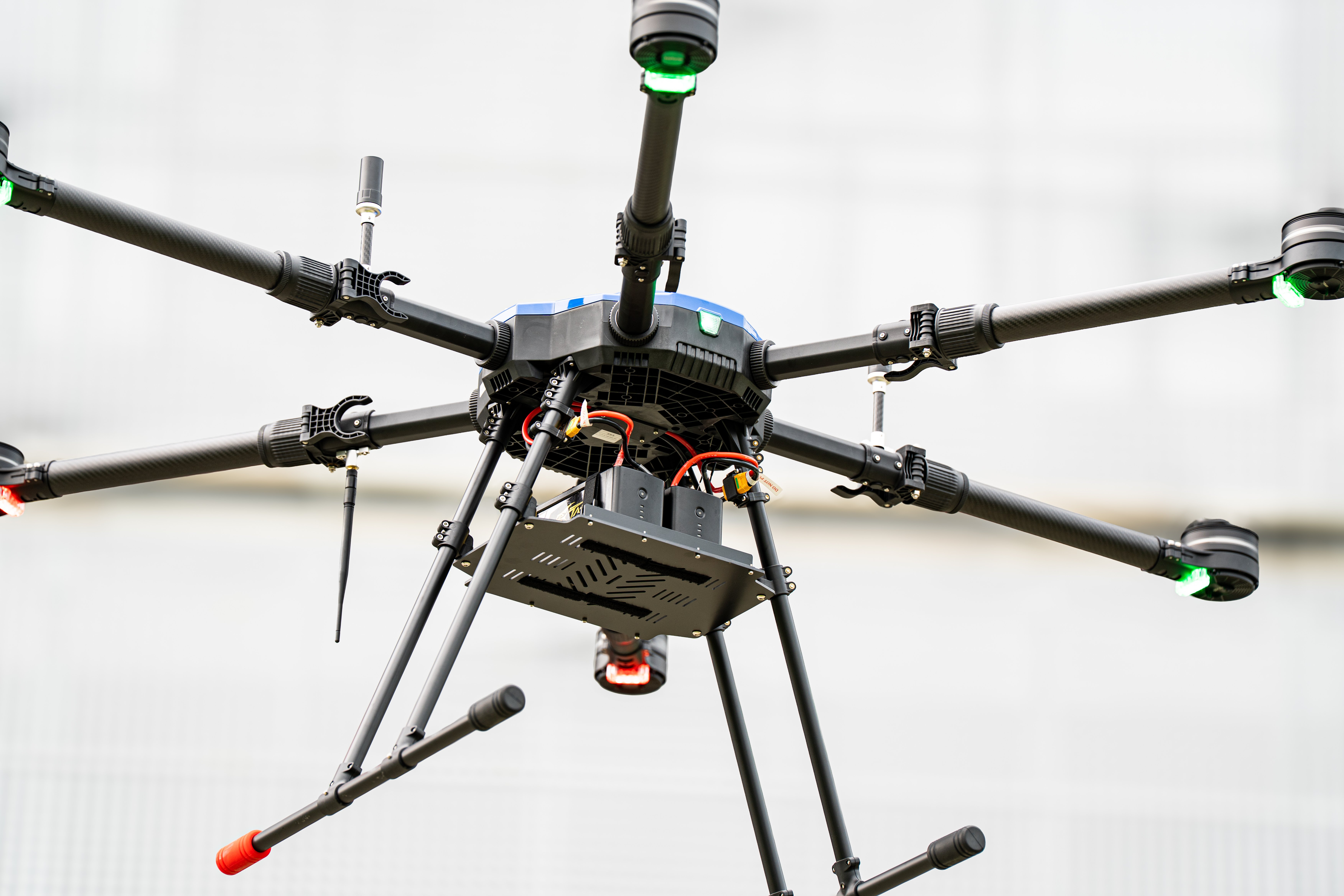

LX1700 是一款符合多旋翼中型机分类的 CAAC 培训专用无人机（四类），它的轴距为 1644mm，空机重量为 12.7KG。在飞机整体结构上，它采用水平折叠的收纳方案，并主要使用高强度的工业注塑和碳纤维材料构成，在机身强度和耐用性方面满足了培训机构长期、高负荷训练需求。
同时，为了解决训练机在日常使用过程中普遍存在的难安装、难调试的问题，我们针对 LX1700 打造了专门的调参软件，它内置了飞机所有的常用参数，一键即可完成以往需要数日的飞机调试工作，极大降低了调试飞机的难度，可为机构教员节省大量时间和精力，并提升机构运营效率。
LX1700 具备超视距飞行功能，它内置了一个 7 公里通讯距离的 X8 Radio 数传，在搭配专用地面站软件下，可以进行航线规划、模拟应急等 CAAC 科目考试。LX1700 的专用地面站软件支持功能强大的相对坐标编辑器、丰富的航线模板功能，可以最大程度降低航线规划的难度。同时，地面站内置了 CAAC 的航线规划考题、解题教程视频，可以帮助学员更快掌握航线规划的技巧，降低培训成本，进一步提升培训机构的教学效率和考试通过率。
产品参数
基础参数
| 参数 | 值 |
|---|---|
| 对称轴距 | 1644 mm |
| 机架净重 | 12.7 kg |
| 起飞重量 | 27 ~ 30 kg |
| 展开尺寸 | 2429 * 2429 * 599 mm |
| 折叠尺寸 | 1091 * 971 * 599 mm |
| 机臂管径 | 40 mm |
| 电机规格 | 8021 |
| 桨叶尺寸 | 30 寸可折叠 |
| 桨叶材质 | 高强度工程塑料 |
| 电调规格 | 12S LiPo 120A |
| 动力电池 | LiPo（12S、20000 ~ 32000mAh、最小 15C） |
| 工作温度 | -10 ~ 40℃ |
| 分类等级 | 多旋翼中型（四类） |
飞行性能
| 参数 | 值 |
|---|---|
| 空载续航 | 25 min（12S、22000mAh、15C） |
| 定位精度 | 水平：±1 m 垂直：±1 m |
| 导航系统 | GPS：L1C/A 格洛纳斯：L10F 北斗：B1I 伽利略：E1B/C |
| 最大上升速度 | 5 m/s |
| 最大下降速度 | 5 m/s |
| 最大水平速度 | 10 m/s |
| 最大抗风速度 | 10.7 m/s（5 级风） |
数传参数
| 参数 | 值 |
|---|---|
| 数传型号 | X8 Radio |
| 通讯距离 | 7 公里（空旷无遮挡、6 dBi 天线） |
| 工作频段 | 2.4 GHz |
| 信号调制 | LoRa |
| 数传功率 | 250 mW |
| 外部接口 | SWD x1、TYPE-C x1、UART x1 |
| 兼容性 | 支持 Windows、Mac、Android |
| 最大空速 | 250 kbps |
| 波特率 | 57600 |
| 指示灯 | 电源、发送、接收、端号 |
| 天线接口 | SMA 内孔 |
调参软件
| 参数 | 说明 |
|---|---|
| 运行平台 | 支持 Windows、Mac、Android、iOS |
| 连接方式 | 支持USB数据线、数传、蓝牙 * 在 iOS 平台上仅支持蓝牙连接 |
| 装机引导 | 软件可通过 8 个步骤引导用户完成飞机的装调 |
| 一键调参 | 支持一键设置飞机的关键飞行参数 |
| 数据预览 | 支持实时查看飞机各项数据 |
| 教程引导 | 软件内每个界面均包含视频教程 |
| 软件升级 | 内置升级引擎、新版本联网升级 |
地面站软件
| 参数 | 说明 |
|---|---|
| 运行平台 | 支持 Windows、Mac |
| 连接方式 | 支持 USB 数据线、数传 |
| 地图类型 | 卫星地图、矢量地图 |
| 地图来源 | 天地图、必应地图 |
| 模拟仿真 | 支持连接模拟飞行器执行航线，模拟器飞行器的行为和动作与真机一致 |
| 飞行器参数 | 支持更改飞行器的参数 |
| 全局设置 | 支持设置起飞点经纬度（度分秒或数值）； 全局设置航线高度、速度； 航线结束行为、航线闭合、航线循环； |
| 相对坐标编辑器 | 支持相对任一航点的距离和角度生成新航点； 支持插入和覆盖两种模式 |
| 航线模板 | 支持圆形航线、六边形航线、弓形扫描航线 |
| 航点列表 | 支持预览所有航点信息； 可单独修改某个航点的参数； 支持删除航点和排列航点顺序； |
| 模拟应急 | 支持一键开启和关闭地图显示，模拟民航局超视距应急返航考试操作 |
| 飞行态势 | 飞行仪表可通过直观的图形实时显示飞机前后左右的速度、机头朝向、返航角度 |
